用CAD進行平面作圖時會用到填充圖案這一命令，軟件本身自帶的圖案不夠全面，對不同專業來說，很多圖案是沒有的。有自己喜歡的填充圖案，但是cad中沒有，怎么添加到cad中并填充圖形呢？下面，小編給大家分享cad填充圖案添加的經驗。

在日常工作中經常需要用到cad辦公軟件，很多朋友在網路上下載了CAD填充圖案，在工作中，為了使圖紙更加簡潔明了，經常需要我們對柱子、截面梁、特殊材料等進行填充，如何填充圖案對我們非常重要。下面，小編給大家介紹cad填充圖案添加的步驟。

cad填充圖案怎么添加

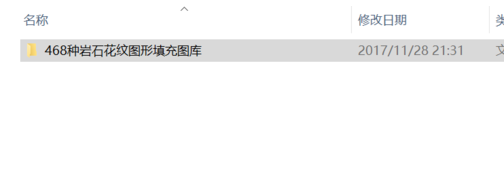

首先下載好自已所用的填充圖案包，為文件夾命名方便以后查找。

填充圖案圖詳解-1

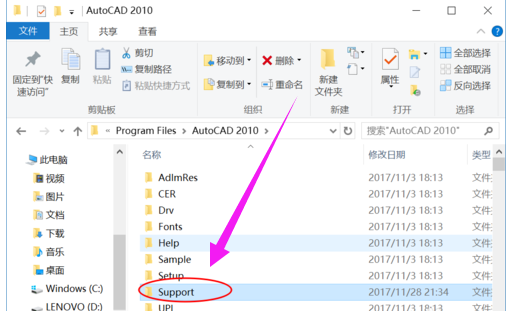

找到CAD的安裝根目錄：E:\Program Files\AutoCAD 2010，打開其中的文件夾Support，

添加圖案圖詳解-2

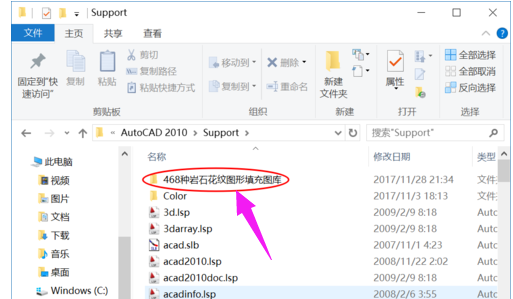

將填充圖案包移動到這個文件夾里（這里就是放置自定義文件的地方，所以命名文件可以方便以后的查找修改）

添加圖案圖詳解-3

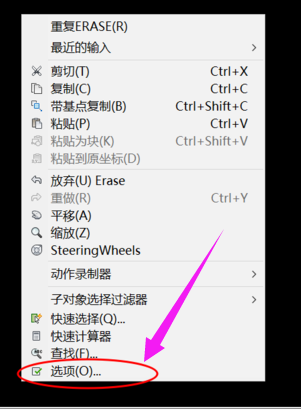

將這個填充圖案包的所在地址復制下來，打開CAD。鼠標右鍵點擊最下方的選項，進入選項設置。

填充圖案圖詳解-4

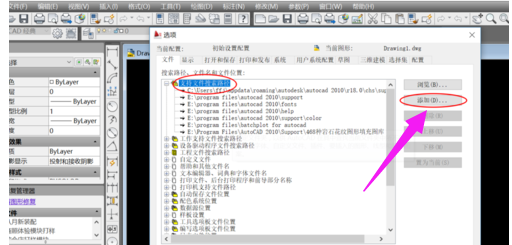

在“支持文件搜索路徑”選項中點添加，

填充圖案圖詳解-5

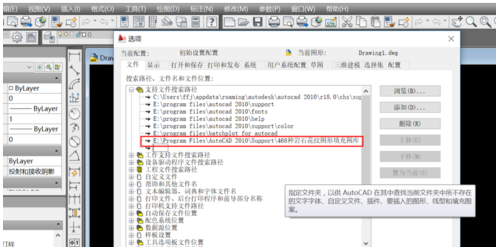

為這一選項加入剛才復制下來的填充圖案包的所在地址；加載成功！

圖案圖詳解-6

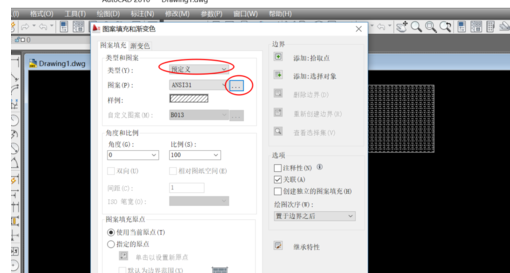

想要使用這些新加入的圖案，使用填充命令時選用的類型為：預定義；

填充圖案圖詳解-7

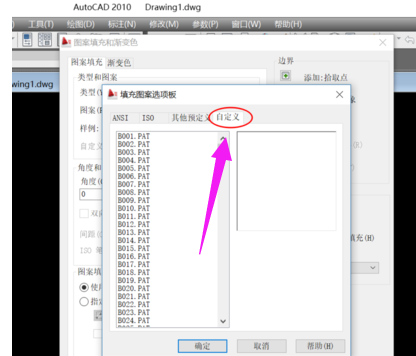

點樣例欄進入自定義選項，即可使用加載的圖案了。

圖案圖詳解-8

以上就是cad填充圖案添加的步驟。
