面積是工程圖里重要的一個系數，建筑設計出來的房間比例面積是多少，機械設計出來的部件面積是多大，這些都關系到后續的工作。CAD中，面積分為簡單和復雜圖形兩種，CAD中如何計算面積？下面，小編給大家介紹計算CAD面積的步驟。

cad看圖軟件是一款非常輕巧、快速的DWG看圖工具，可脫離AutoCAD快速瀏覽DWG圖紙，并提供了平移、縮放、全屏等常用功能。也許還會有用戶不知道怎么計算CAD迷你看圖圖紙中的區域面積？下面，小編給大家分享計算CAD面積的經驗。

CAD中如何計算面積

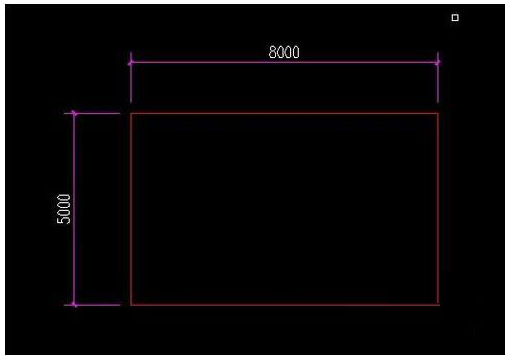

矩形類

長方形，正方形，是好辦的，可以直接用長度測量，知道長寬，利用小學的長乘以寬，可以知道面積跟周長。

計算面積圖詳解-1

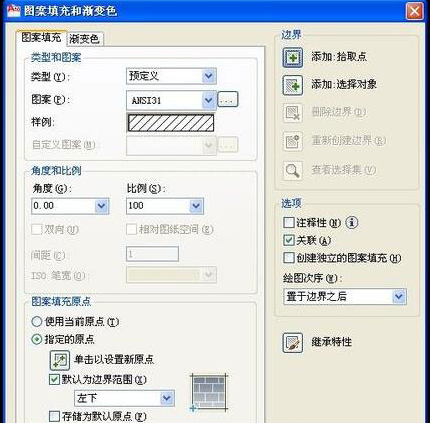

也可以直接點擊按鍵“H”，看見填充提示框，就隨便任意的對舉行進行填充，最后點擊按鍵“AA”，看到中文提示，按下字母“O”，

計算面積圖詳解-2

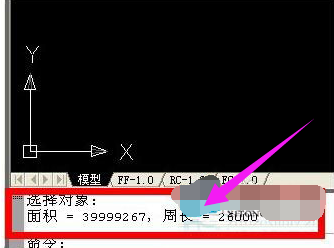

點擊到填充的內容里面，電腦自動出現了答案，簡單吧。

計算面積圖詳解-3

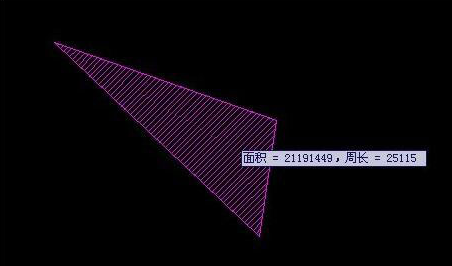

不規則圖形

不規則圖形，可以利用上面介紹的填充，用“AA”+“O”一起結合，能快速計算得出結果。

記得結果單位是平方毫米，最后自己換算。

cad面積圖詳解-4

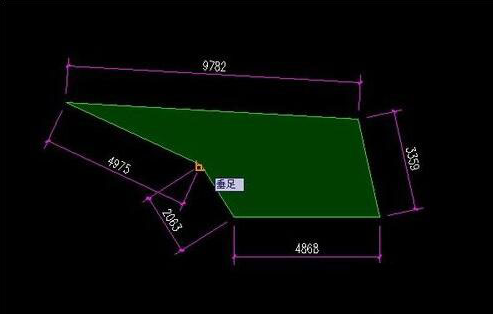

封閉的圖形

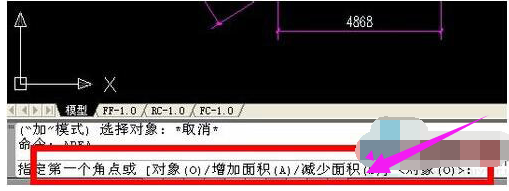

我們除了上面介紹的“AA+O”以外，可以用一個很方便的方法來計算，直接輸入命令“AREA”敲打空格鍵盤，可以看到下端有的選擇，有面積，周長，按照提示輸入字母即可。

面積圖詳解-5

這個方法跟“AA+O”方便差不多，比較靈活。點擊過的點，顏色會自動變成墨綠色。

CAD圖詳解-6

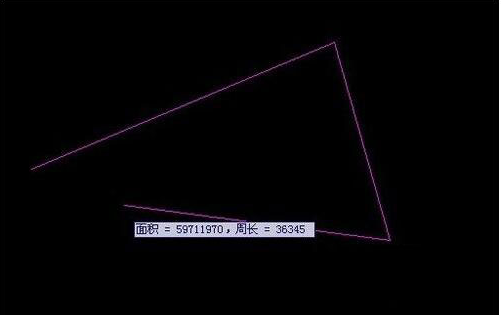

不封閉的圖形

　　不規則的圖形，不封閉的，需要直接按上面方法求出面積，至于周長，我們可以得出全部周長，再減去沒封閉的那一段長度即可。

　　利用上面的“AREA”選擇周長，最后按下空格即可出現結果。記得這個操作計算的不用減除未封閉的長度。

CAD圖詳解-7

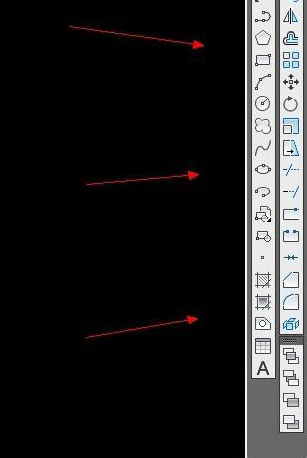

5、快捷命令

（1）繪圖命令

　　L

　　LINE 直線

　　XL 構造線

　　A ARC 圓弧

　　C CIRCLE 圓

　　SPL SPLINE 樣條曲線

　　I INSERT 插入塊

　　B BLOCK 定義塊/生成塊

　　PO POINT 點

　　BH BHATCH 邊界填充/剖面線

　　T MT 多行文字

　　DT TEXT 單行文字

（2）編輯命令

　　E ERASE 刪除

　　CO COPY 復制

　　MI MIRROR 鏡像

　　O OFFSET 偏移

　　AR ARRAY 陣列/矩陣

　　M MOVE 移動

　　RO ROTATE 旋轉

　　SC SCALE 縮放

　　TR TRIM 切斷

　　EX EXTEND 延伸

　　F FILLET 倒圓角

　　DR DRAWORDER 改變顯示順序（上/下）

（3）視圖命令

　　Z ZOOM 視圖縮放

　　Z + A 全屏顯示

　　Z + P 上一次視圖

　　P PAN 平移視圖

CAD圖詳解-8

CAD如何計算面積及計算面積命令的全部?jī)?nèi)容到此結束了，不會計算CAD圖紙面積的初學者趕緊試試吧！
